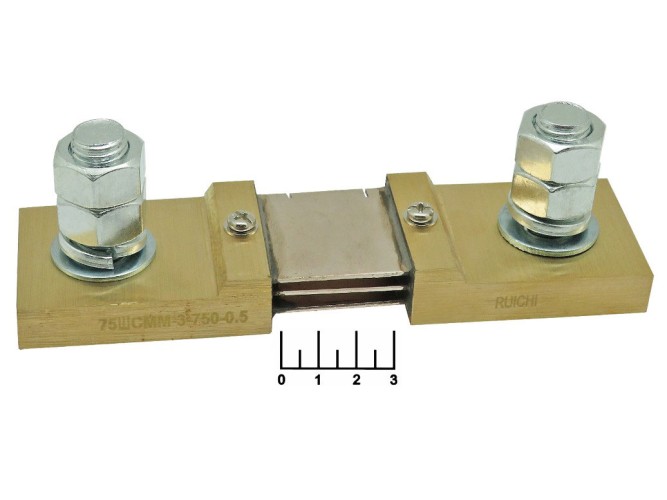

Шунт 750A 75mV (аналог)

Описание:

Шунт токовый внешний 75мВ 750 ампер – это проводник со сверхнизким сопротивлением, или попросту низкоомный резистор. Шунт для амперметра необходим при измерении постоянного тока 750А. Сопротивление шунта составляет 100мкОм. Номинальное падение напряжения на шунте составляет 75мВ.
Материалом проводников шунтов является сплав Манганин МНМц3-12, а материалом токоотводов (токовых зажимов) – медь. Шунты изготавливаются методом пайки манганиновых проводников и медных токоотводов.
Предел допускаемой основной погрешности шунтов δ0 при любой нагрузке, не превышающей номинальную, составляет ±0,5% номинального сопротивления. Соответственно класс точности шунтов 75шсм для номинала 750А составляет 0,5.
Измерение тока происходит следующим образом: осуществляется подключение амперметра к шунту через потенциальные зажимы. В момент протекания тока через токовый шунт, возникает падение напряжения, и величина силы тока определяется измерительным прибором пропорционально значению этой величины.
Диапазон температур эксплуатации составляет от -40˚C до +50˚C.
Климатическое исполнение шунтов возможно в трёх вариантах: М3 – для работы в умеренном и холодном климате, Т2 – в тропическом климате, ОМ3 – в морском исполнении.
Применение шунтов возможно как для измерения постоянного тока и подключения счетчиков ампер-часов, так и в защитно-заземляющих устройствах трубопроводов.

Технические характеристики:

• Номинальный ток: 750А
• Падение напряжения при номинальном токе: 75мВ
• Класс точности: 0,5
• Номинальное сопротивление: 100 мкОм
• Пределы допускаемой основной погрешности шунта: ±0,5%
• Температурный диапазон: от -40ºС до +50°С
• Относительная влажность: 90% при температуре 35°С
• Габаритные размеры: 180х50х20мм
