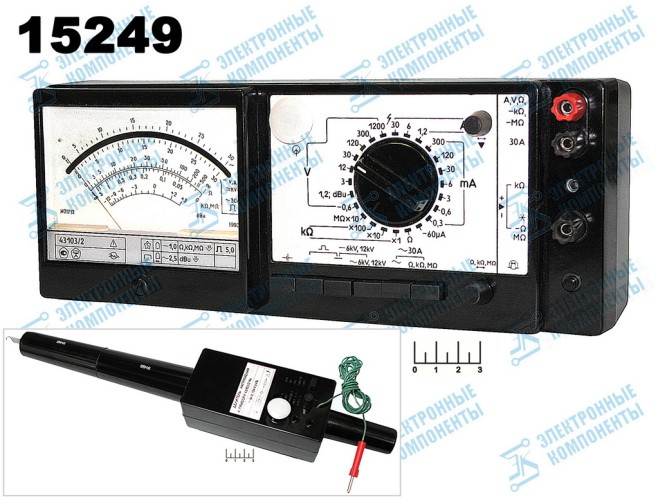

Прибор 43103/2 с делителем напряжения

Обзор
Отзывы0

Описание:

Прибор электроизмерительный комбинированный с автоматической защитой от электрических перегрузок предназначается для измерени:
-силы и напряжения постоянного тока
- среднеквадратического значения силы и напряжения переменного тока синусоидальной формы
- амплитудного значения силы и напряжения импульсного тока постоянного и переменного направлени
-сопротивления постоянному току
- абсолютного уровня сигнала по напряжению переменного тока
- напряжения постоянного и переменного тока с конечными значениями 6 кВ и 12 кВ с помощью делителя напряжения
Сфера применения: регулирование, ремонт и эксплуатация электро- и радиоаппаратуры в помещениях с искусственно регулируемыми климатическими условиями.

Технические характеристики 43103/2:
Параметры измерения силы постоянного тока:

конечные значения диапазонов измерений - 0,06 мА, 0,3 мА, 0,6 мА, 3 мА, 6 мА, 30 мА, 120 мА, 300 мА, 1,2 мА, 6 А, 30 А

предел допускаемого значения основной погрешности - ±1,0%

падение напряжения - не более 0,5
Параметры измерения напряжения постоянного тока:

конечные значения диапазонов измерений - 0,6 В: 1,2 В: 3 В: 12 В: 30 В: 120 В: 300 В: 1200 В: от 1 кВ до 6 кВ: от 2 кВ до 12 кВ

предел допускаемого значения основной погрешности - ±1,0% ±4,0%

собственное потребление тока от измеряемой цепи - 0,052 мА - 0,054 мА

собственное потребление тока от встроенного источника тока с делителем напряжения - 10 мА
Параметры измерения силы импульсного тока:

конечные значения диапазонов измерений - 0,06 м: 0,3 мА: 0,6 мА: 3 мА: 6 мА: 30 мА: 120 мА: 300 мА: 1,2 А: 6 А: 30 А

предел допускаемого значения основной погрешности - ±5,0%

падение напряжения - не более 0,5 В
Параметры измерения напряжения импульсного тока:

конечные значения диапазонов измерений - 1,2 В: 3 В: 12 В: 30 В: 120 В: 300 В: 1200 В: 0,6 В

предел допускаемого значения основной погрешности - ±5,0%

собственное потребление тока от измеряемой цепи - 0,054 мА

собственное потребление тока от встроенного источника тока - 1,8 мА
Параметры измерения сопротивления постоянного тока:

конечные значения диапазонов измерений - 0,2 кОм: 3 кОм: 30 кОм: 300 кОм: 30 МОм

предел допускаемого значения основной погрешности - ±1,0%

собственное потребление тока от встроенного источника тока - 10 мА: 30 мА: 3 мА: 0,3 мА: 15 мА
Параметры измерения абсолютного уровня сигнала по напряжению:

конечные значения диапазонов измерений - от -12 дБ до +3 дБ

предел допускаемого значения основной погрешности - ±2,5%

собственное потребление тока от измеряемой цепи - 3 мА
Изоляция между корпусом тестера и изолированными от корпуса по постоянному току электрическими цепями прибора и делителя напряжения выдерживает в течение 1 мин действие испытательного напряжения переменного тока частотой (50±1) Гц, среднеквадратическое начение которого равно 5 кВ для прибора и 22 кВ для делителя напряжения с прибором.

Габаритные размеры - 300×120×104 м

Масса прибора - не более 1,6 кг

Температура окружающего воздуха - от -30° С до +50° С

Относительная влажность при +25° С - до 80%

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.)
