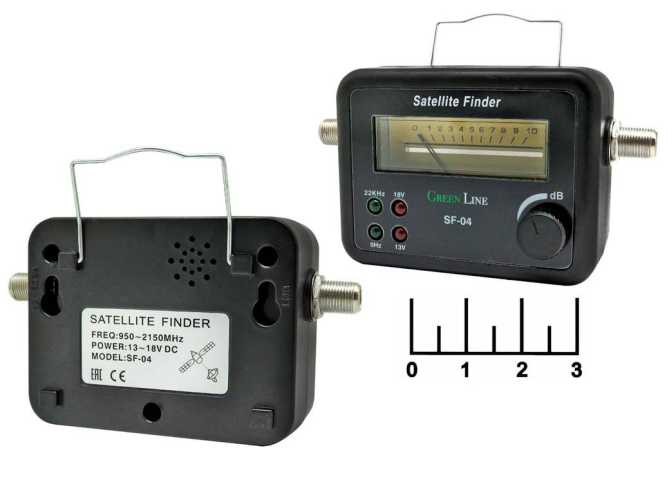

Прибор для настройки спутниковых антенн SF-04 Green Line

-
Полное описание
В наличии: 23 шт.
Артикул: 96489
+74.5 бонус(ов) за покупку
1 490 руб.
Купить
  • Обзор
  • Отзывы0

Описание:

Стрелочный прибор Green Line SF-04 для настройки спутниковых антенн.Имеет стрелочный индикатор сигнала; ручную регулировку усиления; светодиоды, сигнализирующие о наличии тона 22КГц (зеленые) и горизонтальной поляризации (красные); звуковой сигнализатор, сильно облегчающий наведение антенны.
Частотный диапазон: 950 - 2500 МГц.
Прибор подключается в разрыв кабеля между ресивером и антенной (ближе к антенне).Подходит в том числе для настройки антенн на спутники Триколор, НТВ+, Телекарта, МТС и т.д.

Инструкция как пользоваться прибором для настройки антенн:


1. Подключите телевизионный кабель от конвертера на антенне к разъему SAT на приборе.
2. Подключите телевизионный кабель от ресивера к соответствующему разъему на сатфиндере. Измеритель сигнала при этом автоматически включится.
3. Направьте антенну на спутник в нужном направлении. Советуем использовать специализированные приложения на смартфон, они существенно облегчат вам процесс первоначальной настройки.
4. С помощью ручки регулировки усиления установите значение на шкале примерно посередине.
5. Медленно и с паузами меняйте направление антенны в поисках максимальных значений по шкале. Когда стрелка начнет зашкаливать, то снова воспользуйтесь регулировкой усиления и верните стрелку в серединное положение.
6. Таким образом продолжайте искать положение антенны, при котором уровень сигнала будет максимальный.
7. Аккуратно затяните болты на креплениях антенны, сохраняя ее положение, и отсоедините сатфайндер.
8. Настройка завершена, можете подключить ресивер напрямую к антенне.

Технические характеристики:

  • Входная частота: 950-2150 МГц
  • Напряжение питания: 13-18 В постоянного тока
  • Уровень входного сигнала MAX: -10 дБм
  • Уровень входного сигнала MIN: -40 дБм
