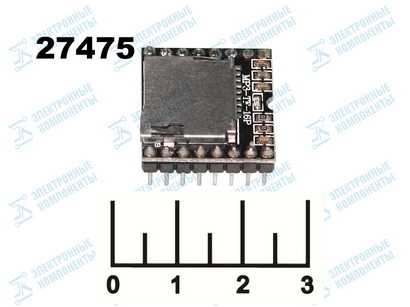

Радиоконструктор Arduino MP3 плеер TF/MicroSD карта (DF player mini)

Обзор
Отзывы0

Описание:

DFPlayer mini плеер - Arduino MP3-TF-16P маленький, но многофункциональный звуковой модуль, который может считывать звуковые файлы с TF или микро SD карт и воспроизводить их на внешний динамик через встроенный в него ЦАП и усилитель. Управлять Arduino MP3 плеером можно автономно, подключив к его выводам кнопки и динамическую головку. А так же MP3 модуль можно подключить по UART к любому контроллеру или Ардуино.
У Ардуино DFPlayer предусмотрены порты для подключения к нему USB разъема. В автономном режиме к плееру можно подключить от 2-х до 20-и кнопок управления. Для подключения такого большого количества кнопок, предусмотрены два входа АЦП (ADkey1, ADkey2). Кнопки подключаются через резисторы, а на входе АЦП измеряет сопротивление и понимает какая кнопка нажата. При минимальном подключении двух кнопок к портам IO-1 и IO-2, доступно только переключение треков "<", ">" и регулировка громкости "+", "-". Самое большое количество возможностей Ардуино MP3 плеера, в режиме подключения к UART контролера.

Характеристики:

Питание: 3 - 5 В

Регулировка громкости: 30 уровней

Эквалайзер: 6 предустановок

Предустановки эквалайзера: 0 - без настроек, 1 - Поп, 2 - Рок, 3 - Джаз, 4 - Классика, 5 - Бас

Разрешение ЦАП: 24 бит

Частота дискредитации: 8, 11.025, 12, 16, 22.05, 24, 32, 44.1, 48 кГц

Динамический диапазон: 90 дБ

Поддерживает файловые системы: FAT16, FAT32

Поддержка TF карт до: 32 Гб

Поддержка U диска до: 32 Гб

Поддерживает чтение до: 100 папок

Поддерживает чтение в одной папке до: 255 треков

Управление плеером dfplayer mini: АЦП, GPIO и UART

Режим управления через АЦП: до 20 кнопок

Режим управления через GPIO: 2 или 4 кнопки

Выводы управления через UART: RX, TX
