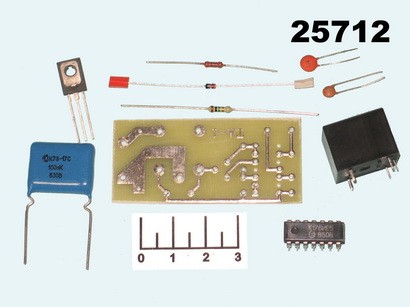

Радиоконструктор автомат вкл/выкл нагрузки (реле)

Описание:

Радиоконструктор "Автомат включения/выключения мощной нагрузки" позволяет собрать на базе м/схемы К176ИЕ5 простой и надежный электронный автомат включения и выключения мощной (до 1500 Вт) нагрузки. Его можно использовать для работы форточного вентилятора, вентилятора в подвале, гараже и т. д. Он может автоматически включать и выключать нагреваемые элементы (тены, электрокалориферы).
Периодическое включение и выключение освещения на садовом участке будет означать «присутствие хозяина» и защитит от непрошеных гостей.
Режим включения (работа или пауза) зависит от емкости конденсатора С2 и сопротивления резистора R2. Изменяя их, можно менять время работы и длительность пауз в широчайших пределах от 1 мин до недели. При емкости (С2) и сопротивлении (R2) указанных в комплектации (С2=0,047 мкф и R2=430 ком) продолжительность работы и паузы составляет 8-10 мин. Увеличение их номиналов примерно в 2 раза (С - О, 1 мкф, R2 - 1 мом) увеличивает продолжительность работы и паузы до 50-60 мин.
