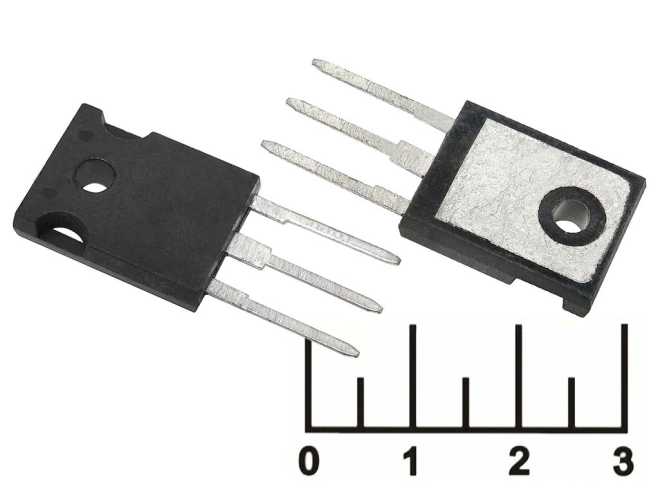

G15N60RUFD — это мощный транзистор в корпусе TO247, созданный для эффективного управления высокими токами и напряжениями. Этот компонент идеально подходит для построения надежных и производительных силовых каскадов в импульсных источниках питания, инверторах и системах управления электродвигателями. Его конструкция обеспечивает низкие потери при переключении и высокую стабильность работы даже в жестких условиях эксплуатации. Благодаря своим характеристикам, данный IGBT-транзистор является ключевым элементом в современной промышленной и силовой электронике.
Преимущества этого транзистора:
- Высокое напряжение коллектор-эмиттер обеспечивает надежную защиту от перенапряжений в цепи.
- Низкое падение напряжения в открытом состоянии сокращает тепловые потери и повышает общий КПД системы.
- Прочный корпус TO247 гарантирует отличный отвод тепла и механическую прочность.
- Быстрое время переключения позволяет работать на высоких частотах, что важно для компактных решений.
- Встроенный быстрый обратный диод упрощает схемотехнику и повышает надежность инверторных применений.
Технические характеристики:
- Тип: IGBT-транзистор со встроенным диодом
- Корпус: TO247
- Напряжение коллектор-эмиттер (Vces): 600 В
- Ток коллектора (Ic) при 100°C: 15 А
- Падение напряжения в открытом состоянии (Vce(sat)): 1.85 В (типовое)
- Энергия включения (Eon): 130 мкДж (типовое)
- Энергия выключения (Eoff): 40 мкДж (типовое)
- Температура перехода: от -55 до +150 °C
Особенности эксплуатации и хранения:
- Храните компонент в оригинальной антистатической упаковке для предотвращения повреждения статическим электричеством.
- Избегайте воздействия влаги и конденсации, поддерживайте нормальные условия влажности в складском помещении.
- При пайке строго соблюдайте рекомендованный температурный профиль, не превышайте допустимую температуру корпуса.
- Предохраняйте выводы от механических изгибов и повреждений.
Условия безопасной работы:
- Обязательно используйте подходящий радиатор для эффективного отвода тепла и не превышайте максимальную температуру перехода.
- При монтаже и пайке соблюдайте стандартные меры предосторожности от статического электричества (используйте браслет, антистатический коврик).
- Работайте с компонентом только на обесточенной схеме.
- Не превышайте абсолютные максимальные значения тока и напряжения, указанные в datasheet.
- Обеспечьте надежную электрическую изоляцию корпуса при установке на радиатор в системах с высоким напряжением.
Мы предлагаем полный комплекс услуг: профессиональные консультации по подбору компонентов, быструю доставку по всей стране и удобные способы оплаты. Убедитесь в качестве и надежности транзистора G15N60RUFD лично — оформите заказ прямо сейчас и получите его в кратчайшие сроки.
